測定プローブ LSS1

LSS1は、液滴および粒子の特性評価のためのコンパクトな単一チャンネル光学測定プローブです。SprayQuantAI® SQA1およびParticleTensorAI® PTA1とともに使用されます。

プローブのハードウェア自体は両システムで同一です。測定システムがSQA1とPTA1のどちらとして動作するかは、接続されたZEON制御ユニットで使用される信号取得コンセプト、ファームウェア、評価ソフトウェアによって決まります。

測定プローブのCADビジュアライゼーション：垂直軸周りに1回転（音声なし）。

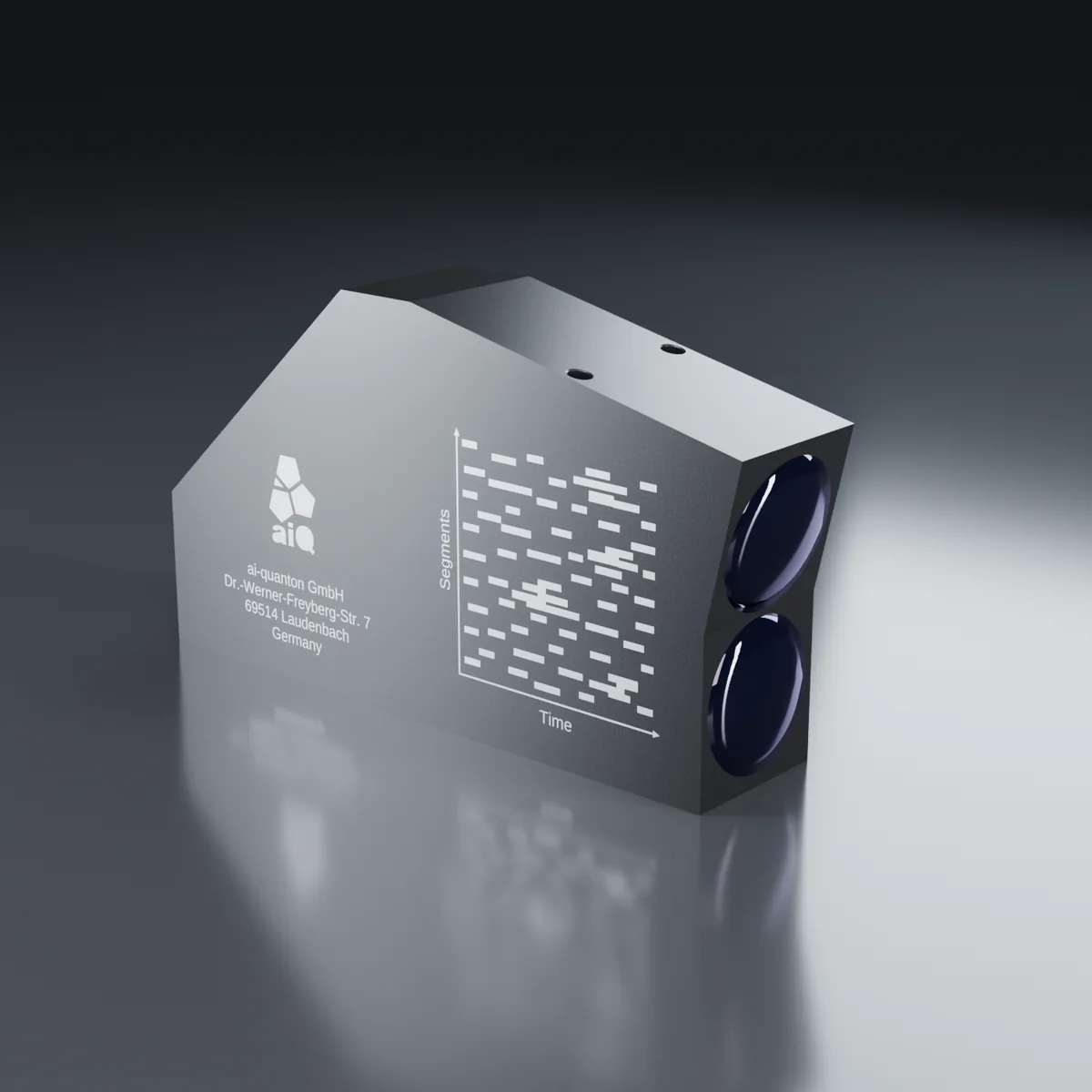

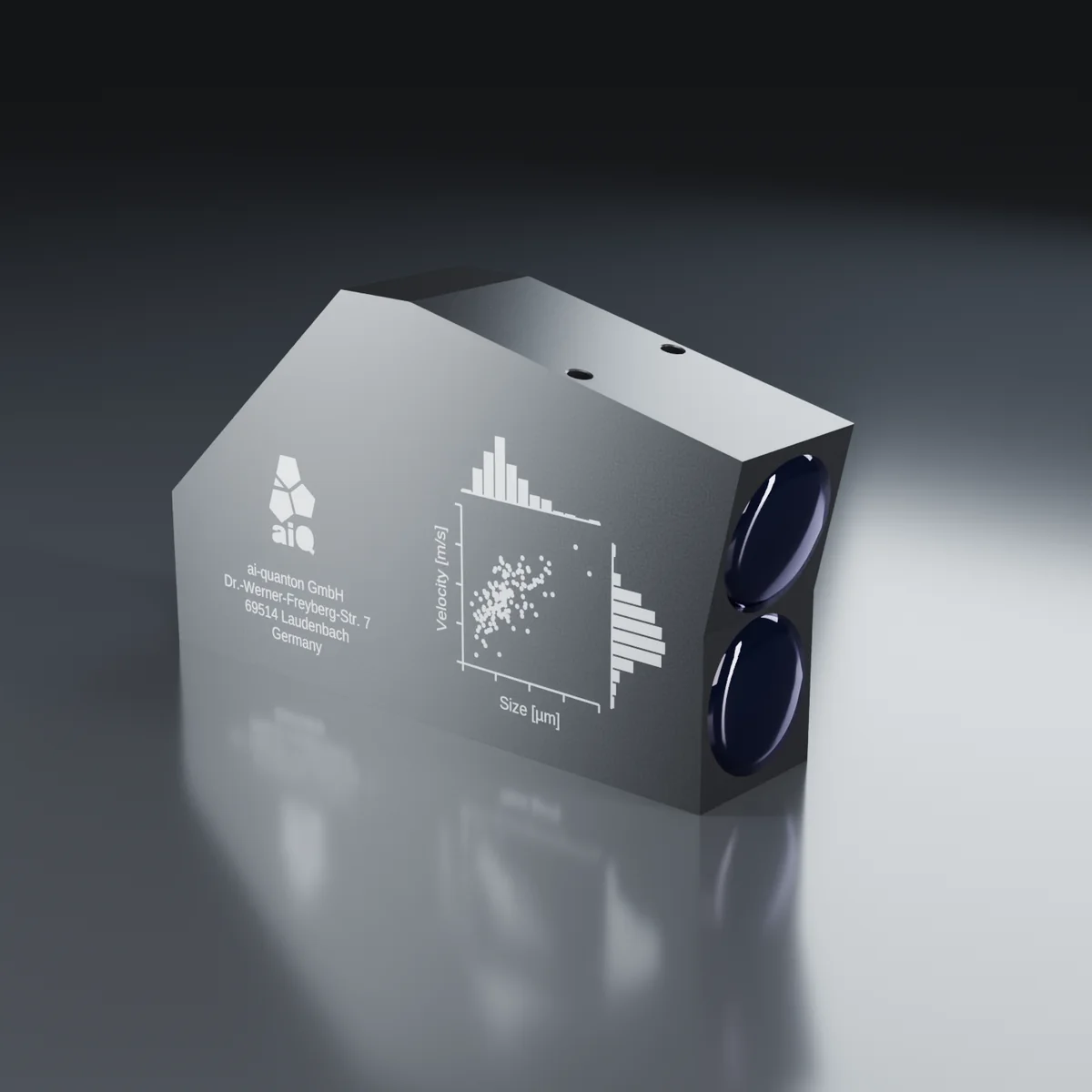

プローブのハードウェアは両システムで共通で、仕様の違いは表記のみです。

LSS1はZEON制御ユニットと組み合わせて運用されます。そのため、同じ光学プローブを2つの異なる測定コンセプトで使用できます。

システム	制御ユニット	評価コンセプト
SQA1	ZEON	個別イベント評価（従来型またはAIベース）
PTA1	ZEON	バッファリングによるParticleTensorAI®解析（AIベースの評価）

パラメータ	仕様
測定原理	時間分解光散乱
有効な検出器チャンネル	1
波長	405 nm

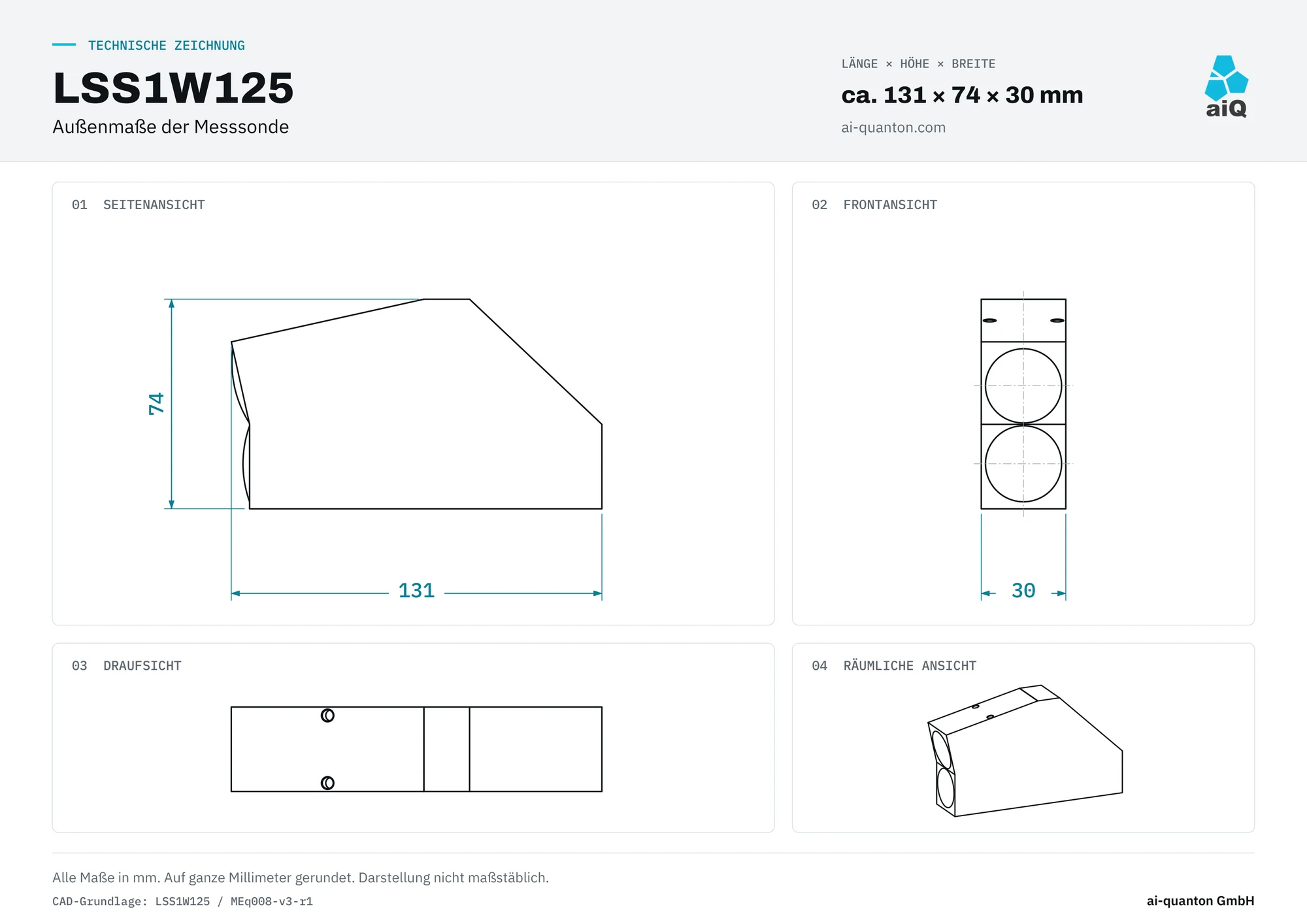

寸法	約131 × 74 × 30 mm（長さ×高さ×幅）
機械的取付	M3
対応制御ユニット	ZEON
対応システム	SQA1、PTA1

LSS1は1つの有効な検出器チャンネルを使用し、LSSプローブファミリーの中で最もコンパクトな光学構成です。このチャンネルからの時間分解信号には、個々の液滴または粒子と整形された照明場との相互作用に関する情報が含まれています。

SprayQuantAI® SQA1では、信号は個別イベント単位で評価されます。設定された測定方法に応じて、従来の信号処理手法またはAIベースの評価によって、粒子や液滴の特性を求めることができます。

ParticleTensorAI® PTA1では、同じ検出器信号が連続的に記録され、定義された取得間隔にわたって統合されます。こうしてバッファリングされた信号データは、ParticleTensorAI®アプローチによって処理され、粒子群、スプレー挙動、または材料関連の特性を評価します。
